普罗米修斯自定义label作为变量的显示值和实际值

现象

当使用普罗米修斯监控mysql的时候，我们使用的是docker来部署prometheus，使用docker版的mysqld-exporter来实现对mysql指标的监控。

然后，问题来了, 在普罗米修斯的架构体系中，普罗米修斯负责从mysqld-exporter来拉取数据，然后在grafana看板里展示监控的指标,而我们为了节省机器（当然第一次部署也不熟），将prometheus和mysqld-exporter部署在了一台机器上，然后利用mysqld-exporter远程抓取的功能从mysql服务器里抓取数据。

理论上，这么跑也没有问题，我们也成功的将数据抓取到了。

但是在显示的时候，在host主机筛选框里，显示的是mysqld-exporter所在的主机的ip地址，而我们实际想要的是mysql服务器的ip地址。

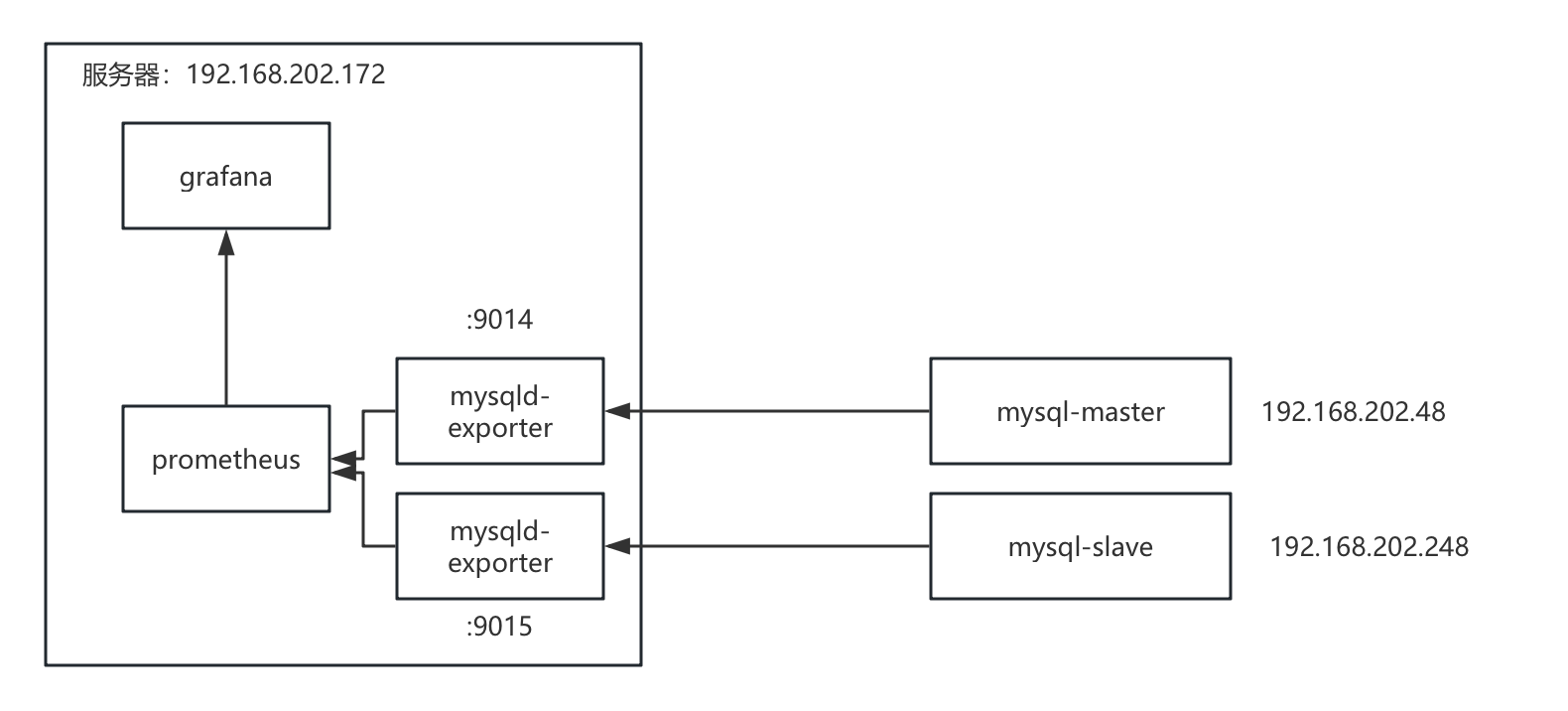

以下是我们当时的验证阶段的prometheus架构：

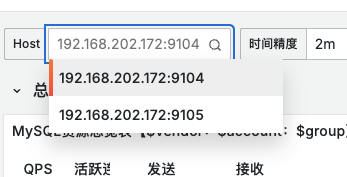

host筛选的效果：

解决

中间的试错过程就不说了，直接进入主题。

核心思路：

1. Prometheus支持自定义label功能，我们可以在配置mysql采集器的时候，把mysql的实际ip当做一个label配置进去
2. grafana在配置变量的时候，可以通过正则的方式，实现下拉列表中显示值-实际值这种键值对的功能

增加mysql_server_ip 自定义label

修改普罗米修斯配置文件prometheus.yml

scrape_configs:
  - job_name: 'mysql'
    scrape_interval: 10s
    static_configs:
      - targets:
         - '192.168.202.172:9104'
        labels:
           mysql_server_ip: 192.168.202.48
      - targets:
         - '192.168.202.172:9105'
        labels:
           mysql_server_ip: 192.168.202.248

重启生效。

然后登录prometheus后端: http://ip:9090/targets, 查看我们新增的mysql_server_ip label是否生效，此时在我们的mysql一栏中，应该已经有了mysql_server_ip这个label，且值就是对应mysql的实际ip。

配置grafana变量

接下来，我们登录grafana，进入变量配置页面，添加变量，选择Query result 类型。

在query 一栏 输入 mysql_up, 这会查出所有mysql生效的结果集。 可以执行页面尾部的run query预览结果。

然后在正则表达式一栏输入 /mysql_server_ip="(?<text>[^"]+)|instance="(?<value>[^"]+)/g 即可。

这段正则的含义是：从query的结果中，提取出mysql_server_ip这个label的值，作为显示值，instance这个label的值作为实际值。

保存生效

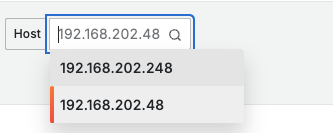

至此，我们的自定义下拉选择框就完成了，如下图：

当我们选择显示值192.168.202.48时，host获得的是其对应的实际值192.168.202.172:9104。

这样，我们就可以在整个mysql模板不用大改的情况下，实现了显示mysql实际ip地址的功能了。

总结

当然，在上述的实践中，我们的架构是有点问题的，mysqld-exporter不应该和prometheus部署在一起的，而是应该部署到mysql的服务器上，这样，上面的问题也就不存在了。

我们只是利用这个契机，调研学习了一下prometheus的自定义label功能，以及自定义配置grafana的下拉选择框的配置方法。

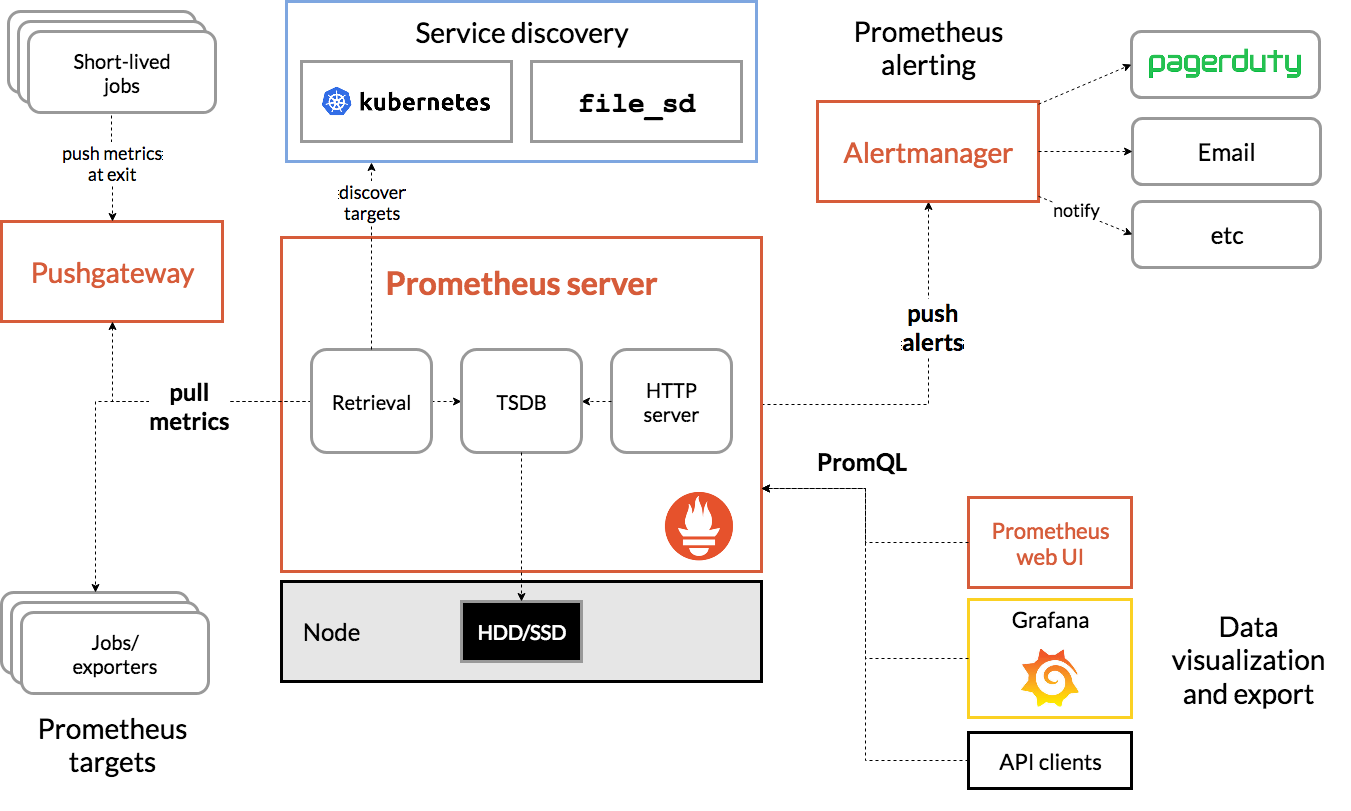

以下是Prometheus的推荐架构：

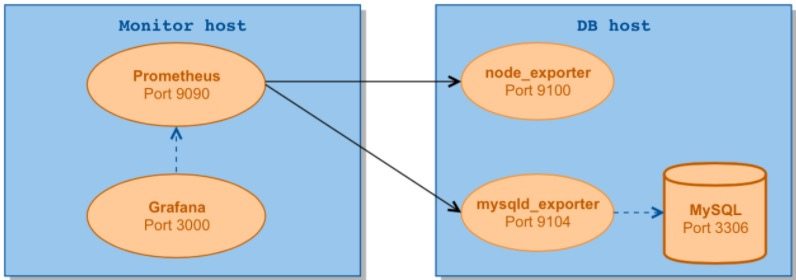

mysqld-exporter的推荐使用：

高级玩法

其实，Prometheus在配置文件中，还提供了一套再配置label的语法，可以实现对一些原生label的二次修改。

大致配置和效果如下：

scrape_configs:
  - job_name: 'mysql_job'
    static_configs:
      - targets: ['localhost:9090']

    metric_relabel_configs:
      # 删除掉所有以"temp_"开头的标签
      - source_labels: [__name__]
        action: drop
        regex: 'temp_.*'

      # 将`instance`标签值改为`host`
      - source_labels: [instance]
        target_label: host
        action: replace
        regex: '(.*)'
        replacement: '$1'

      # 删除掉所有没有"job"标签的时间序列
      - source_labels: [job]
        action: drop
        regex: ''

完整的relabel_config配置如下所示：

字段	含义	默认值
source_labels	用于拼接并匹配的原始标签列表，内容按 separator 连接后与 regex 对比	[]
separator	多个 source_labels 拼接时的分隔符	";"
regex	用于匹配拼接后字符串的正则表达式，支持捕获组，常用来提取子串	"(.*)"
target_label	匹配成功后新标签的名称；在某些 action 下表示目标标签	—
replacement	用于替换的新值，支持 $1、$2 等捕获组引用	"$1"
modulus	仅对 hashmod 有效，指定哈希取模的除数	—
action	执行的操作类型，包括 replace、keep、drop、hashmod、labelmap、labeldrop、labelkeep、keepequal、dropequal、lowercase、uppercase	"replace"

---

其中action的枚举：

1. replace：使用 regex 与 replacement 修改或新增标签值（默认）
2. keep / drop：根据 regex 保留或丢弃整个目标（当匹配失败时，会跳过该目标）
3. hashmod：对拼接后内容做哈希并取模，通常用于均匀分流或分区
4. labelmap：对标签名称做正则替换，例如将所有 __meta_kubernetes_* 标签统一前缀
5. labeldrop / labelkeep：批量删除或保留与 regex 匹配的标签名称
6. keepequal / dropequal：仅当某两个标签值相等或不等时才保留或丢弃目标
7. lowercase / uppercase：将指定标签值转换为小写或大写

参考

grafana的正则表达式功能

relabel 配置文档
